4 cable method —不可不知的綜效與音箱的串接方式

對於吉他器材無論是效果器與音箱有初步認識的朋友,在同樣的器材組合中,要如何提升自己的音色呢?

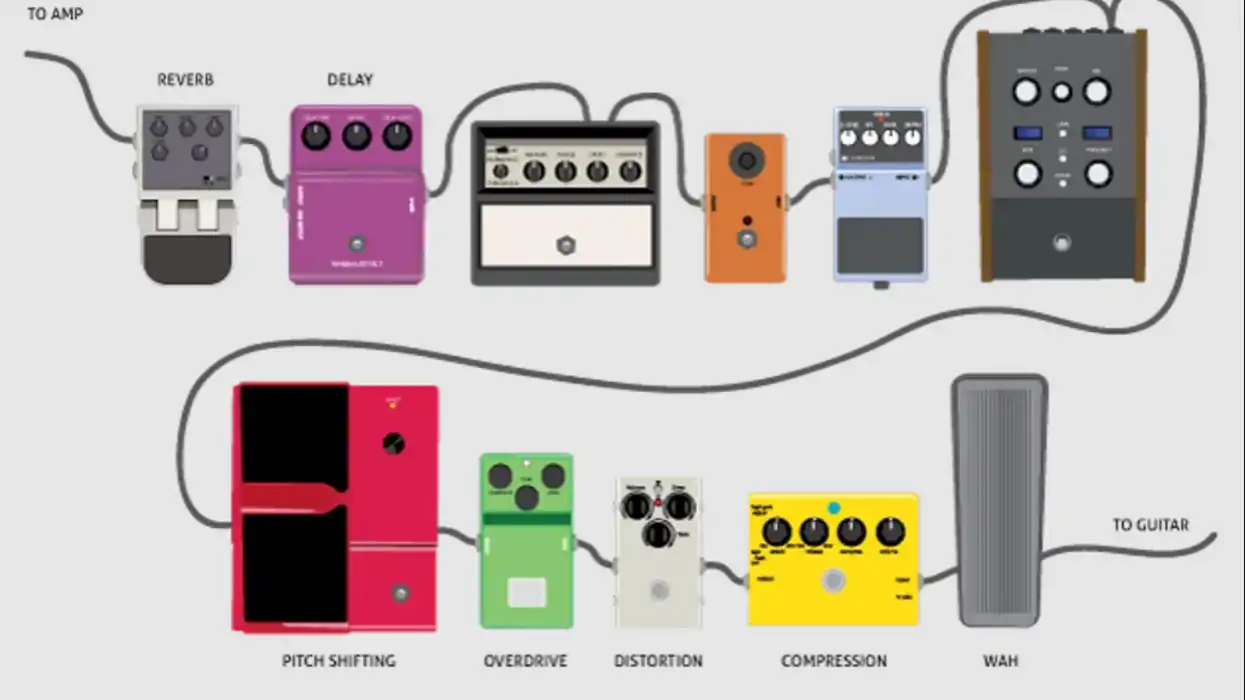

如果上網查查,我們不難看到大家建議的效果器串接類型順序差不多類似下圖。


(▲圖片來源:Premier Guitar)

事實上,效果器的串接順序也沒有絕對,但是這樣的安排,的確是在清晰度上最簡單又合理的方式,然而,許多學生會問:大部分有名的樂手都是用音箱破音的話,他們怎樣把Mod效果類與空間系放在破音後面呢?

大部分到達一定瓦數的音箱(頭)後方有兩個插孔,分別是Send與Return,也就是所謂的Effect Loop,Send就是掌管音箱破音的前極(Preamp)出口,而Return則是負責擴大聲音功能的後極(Poweramp)入口,因此排在破音之後的效果器就安插在Send與Return之間。

如此算來,我們便需要四條導線,一條從吉他到動態系效果器,一條從這串效果器到音箱Input輸入孔(破音),一條從Send出來銜接Mod、空間效果器,一條接回Return。

圖片搜尋結果▲使用音箱Effect Loop的串接方式(圖片來源:strymon

同樣的接法,在單顆效果器與音箱上看似合情合理,並且能夠避開同時經過太多效果器造成的聲音損耗;但如果到了綜合效果器上呢?實際上,4 Cable Method (以下簡稱四線法)已經由來許久,並且成為專業樂手好tone的不秘密武器。

在高階的綜合效果器,如Fractal Audio AXE FX、Line6 Helix、Boss GT-100等,我們可以發現它們的背後都也有Send與Return功能(有些甚至有雙聲道的Return孔可以進入兩顆音箱),大概的接法如下:

  1. 吉他接進效果器Input
  2. 效果器的Send進入音箱Input
  3. 音箱Send接入效果器Return
  4. 效果器Output進入音箱Return

在這樣的接續情況下,綜合效果器與音箱可以達到最高的清晰度與相互支援的效果,也可以避免掉部分音箱在沒有接入Input狀態下,Return無法單獨使用的狀況(一些樂手會直接將綜合效果器跳過前極部分直接進Return孔)

也許會有人問:有必要這麼複雜嗎?這也是較低階效果器故意忽略的一環,但正如以專業樂手挑惕的耳朵來說,會這樣接線的人,應該也是願意花大錢建置器材朋友,用這種方法區分效果器高低階市場也是非常合理。

另外,最近兩家廠商不約而同地發表了支援四線法的中低階綜合效果器,分別是Nux的Cerberus以及Mooer的Red Truck。

(▲圖片來源:官方網站)

兩種從外形上來說,不難看出是脫胎自Tech21公司的 FLYRIG效果器,FLYRIG雖然功能不若大盤綜合效果器完整,只有輸入輸出插孔的設計,卻也囊括了一般搖滾樂手的基本需求。

而Cerberus與Red Truck在功能上則進化許多,除了Overdrive、Distortion、空間系外,可以更換不同的Mod效果外,也提供了調音與耳機練習等功能,Nux更支援傳入IR檔案,樂手可以自由更換箱體模擬的音色,讓它們更類似小型的完整綜合效果器。

最重要的,他們擁有完整的Effect Loop,而四線法也成為兩家重要的主打功能,這的確是近年少見的規格下放。

無論你是單顆效果器愛好者,或者綜合效果器玩家,當你要將器材接進音箱時,不妨試試看今天介紹的串接方式,音質的提升就在這樣的小動作下!

文字:魁儡

圖片來源:已標註於各圖
